Nginx 日志采集与分析：Vector + ClickHouse + Grafana 全流程实战
本文介绍如何通过 Nginx + Vector + ClickHouse + Grafana 搭建一套高性能的 Nginx 日志采集、存储与可视化分析平台。架构上由 Nginx 生成 JSON 格式的访问日志，Vector 实时采集并解析、补充 GeoIP 与 UA 信息，写入 ClickHouse 进行存储与聚合分析，最终由 Grafana 呈现可视化看板。

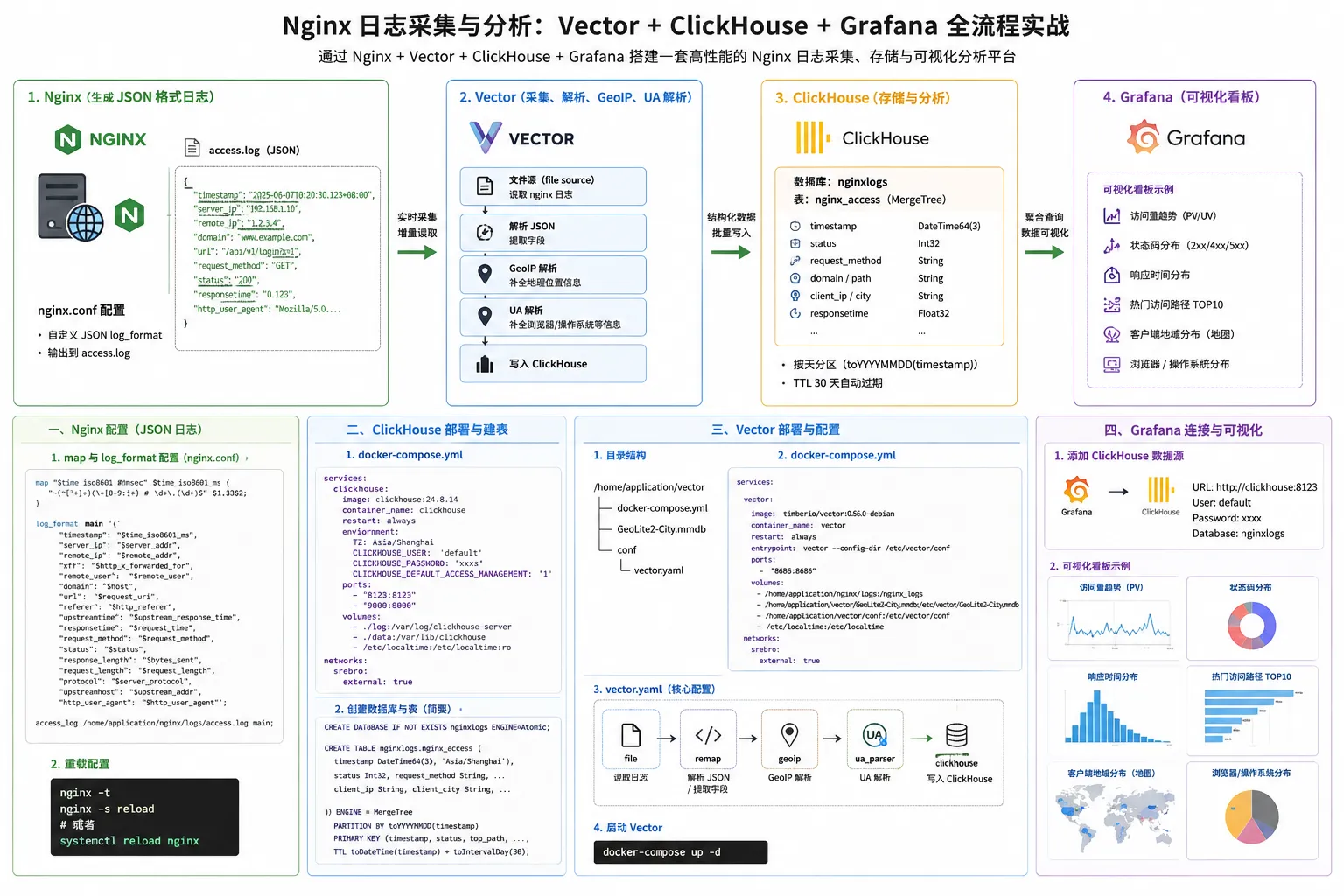

整体架构
Nginx (生成 JSON 格式日志)
↓
Vector (采集、解析、GeoIP、UA 解析)
↓
ClickHouse (存储与分析)
↓
Grafana (可视化看板)一、Nginx 配置
Nginx 安装步骤省略
1.1 自定义 JSON 日志格式
Nginx 默认的 combined 日志格式不易被结构化解析，因此我们自定义 main 格式，将每一行访问日志输出为一条 JSON 字符串。日志中包含毫秒级时间戳、服务器/客户端 IP、域名、URL、响应耗时、状态码、UA 等关键字段。
1.2 配置 nginx.conf
vim /home/application/nginx/conf/nginx.conf在 http {} 块中增加 map 与 log_format 配置（建议放在已有的 http {} 顶部位置，避免覆盖其他站点使用的格式）：
map "$time_iso8601 # $msec" $time_iso8601_ms { "~(^[^+]+)(\+[0-9:]+) # \d+\.(\d+)$" $1.$3$2; }
log_format main
'{"timestamp":"$time_iso8601_ms",'
'"server_ip":"$server_addr",'
'"remote_ip":"$remote_addr",'
'"xff":"$http_x_forwarded_for",'
'"remote_user":"$remote_user",'
'"domain":"$host",'
'"url":"$request_uri",'
'"referer":"$http_referer",'
'"upstreamtime":"$upstream_response_time",'
'"responsetime":"$request_time",'
'"request_method":"$request_method",'
'"status":"$status",'
'"response_length":"$bytes_sent",'
'"request_length":"$request_length",'
'"protocol":"$server_protocol",'
'"upstreamhost":"$upstream_addr",'
'"http_user_agent":"$http_user_agent"'
'}';
access_log /home/application/nginx/logs/access.log main;说明：
$time_iso8601_ms是通过map指令拼接出来的时间戳（带毫秒、含时区），后续 Vector 会按此格式解析。$http_x_forwarded_for多个代理 IP 时是逗号分隔字符串，Vector 会进一步取第一个作为真实客户端 IP。
1.3 重载配置
# 检查配置语法
nginx -t
# 重载配置
nginx -s reload
# 或者使用 systemd
systemctl reload nginx重载后访问一次站点，确认 /home/application/nginx/logs/access.log 中已经输出 JSON 格式的日志。
二、安装 Docker
Docker 安装步骤省略
三、ClickHouse 部署
3.1 创建部署目录与 docker-compose
mkdir -p /home/application/Database/clickhouse/{data,log}
vim /home/application/Database/clickhouse/docker-compose.ymldocker-compose.yml 内容：
- 需定义 clickhouse 数据库的密码
services:
clickhouse:
#image: clickhouse:24.8.14
image: docker.cnb.cool/srebro/docker-images-chrom/clickhouse:24.8.14_amd64
container_name: clickhouse
restart: always
environment:
TZ: Asia/Shanghai
CLICKHOUSE_USER: 'default'
CLICKHOUSE_PASSWORD: 'xxxx'
CLICKHOUSE_DEFAULT_ACCESS_MANAGEMENT: '1'
networks:
- srebro
ports:
- "8123:8123"
- "9000:9000"
volumes:
- /home/application/Database/clickhouse/log:/var/log/clickhouse-server
- /home/application/Database/clickhouse/data:/var/lib/clickhouse
- /etc/localtime:/etc/localtime:ro
networks:
srebro:
external: true3.2 启动 ClickHouse
cd /home/application/Database/clickhouse
docker-compose up -d3.3 创建数据库与表
进入 ClickHouse 客户端
docker container exec -it clickhouse clickhouse-client --user default --password xxxx执行创建语句
CREATE DATABASE IF NOT EXISTS nginxlogs ENGINE=Atomic;
CREATE TABLE nginxlogs.nginx_access
(
`timestamp` DateTime64(3, 'Asia/Shanghai'),
`server_ip` String,
`domain` String,
`request_method` String,
`status` Int32,
`top_path` String,
`path` String,
`query` String,
`protocol` String,
`referer` String,
`upstreamhost` String,
`responsetime` Float32,
`upstreamtime` Float32,
`duration` Float32,
`request_length` Int32,
`response_length` Int32,
`client_ip` String,
`client_latitude` Float32,
`client_longitude` Float32,
`remote_user` String,
`remote_ip` String,
`xff` String,
`client_city` String,
`client_region` String,
`client_country` String,
`http_user_agent` String,
`client_browser_family` String,
`client_browser_major` String,
`client_os_family` String,
`client_os_major` String,
`client_device_brand` String,
`client_device_model` String,
`createdtime` DateTime64(3, 'Asia/Shanghai')
)
ENGINE = MergeTree
PARTITION BY toYYYYMMDD(timestamp)
PRIMARY KEY (timestamp,
server_ip,
status,
top_path,
domain,
upstreamhost,
client_ip,
remote_user,
request_method,
protocol,
responsetime,
upstreamtime,
duration,
request_length,
response_length,
path,
referer,
client_city,
client_region,
client_country,
client_browser_family,
client_browser_major,
client_os_family,
client_os_major,
client_device_brand,
client_device_model
)
TTL toDateTime(timestamp) + toIntervalDay(30)
SETTINGS index_granularity = 8192;设计要点：
- 引擎：
MergeTree，适合大规模日志写入与聚合查询。- 分区：按天
toYYYYMMDD(timestamp)，便于按天清理和查询。- TTL：30 天自动过期，避免日志无限增长。
- 主键：使用多个常用过滤字段组合，兼顾写入和典型查询。
四、部署 Vector 采集日志
Vector 是一款高性能、可观测性数据管道（由 Datadog/Timber 开发）。这里使用它读取 Nginx 日志，解析 JSON、提取字段、补全 GeoIP 与 UA，然后写入 ClickHouse。
4.1 Vector 部署
创建部署目录与 docker-compose
#创建Vector工作目录
mkdir -p /home/application/vector
#下载最新的GeoLite2库文件
cd /home/application/vector/
wget -O GeoLite2-City.mmdb https://github.com/P3TERX/GeoLite.mmdb/releases/download/2026.06.07/GeoLite2-City.mmdb
vim /home/application/vector/docker-compose.ymldocker-compose.yaml 内容：
services:
vector:
#image: timberio/vector:0.56.0-debian
image: docker.cnb.cool/srebro/docker-images-chrom/timberio-vector:0.56.0-debian_amd64
container_name: vector
hostname: vector
restart: always
entrypoint: vector --config-dir /etc/vector/conf
ports:
- 8686:8686
networks:
- srebro
volumes:
- /home/application/nginx/logs:/nginx_logs # 这是需要采集的日志的路径需要挂载到容器内
- /home/application/vector/GeoLite2-City.mmdb:/etc/vector/GeoLite2-City.mmdb
- /home/application/vector/conf:/etc/vector/conf
- /etc/localtime:/etc/localtime
networks:
srebro:
external: true注意：
/var/log/nginx是需要采集的 Nginx 日志目录，请根据实际环境修改。access_vector_error.log用来记录解析失败的日志，便于排错。GeoLite2-City.mmdb是 MaxMind 提供的 GeoIP 离线库，用于客户端 IP 城市定位。
4.2 Vector 配置
主配置文件
#创建Vector配置文件目录
mkdir -p /home/application/vector/conf
cat <<-EOF > /home/application/vector/conf/vector.yaml
timezone: "Asia/Shanghai"
api:
enabled: true
address: "0.0.0.0:8686"
EOFNginx 访问日志解析配置
cat <<-EOF > /home/application/vector/conf/nginx-access.yaml
sources:
01_file_nginx_access:
type: file
include:
- /nginx_logs/access.log # 容器内 Nginx 访问日志路径
transforms:
02_parse_nginx_access:
drop_on_error: true
reroute_dropped: true
type: remap
inputs:
- 01_file_nginx_access
source: |
.message = string!(.message)
if contains(.message,"\\x") { .message = replace(.message, "\\x", "\\\\x") }
. = parse_json!(.message)
.createdtime = to_unix_timestamp(now(), unit: "milliseconds")
.timestamp = to_unix_timestamp(parse_timestamp!(.timestamp , format: "%+"), unit: "milliseconds")
.url_list = split!(.url, "?", 2)
.path = .url_list[0]
.query = .url_list[1]
.path_list = split!(.path, "/", 3)
if length(.path_list) > 2 {.top_path = join!(["/", .path_list[1]])} else {.top_path = "/"}
.duration = round(((to_float(.responsetime) ?? 0) - (to_float(.upstreamtime) ?? 0)) ?? 0,3)
if .xff == "-" { .xff = .remote_ip }
.client_ip = split!(.xff, ",", 2)[0]
.ua = parse_user_agent!(.http_user_agent , mode: "enriched")
.client_browser_family = .ua.browser.family
.client_browser_major = .ua.browser.major
.client_os_family = .ua.os.family
.client_os_major = .ua.os.major
.client_device_brand = .ua.device.brand
.client_device_model = .ua.device.model
.geoip = get_enrichment_table_record("geoip_table", {"ip": .client_ip}) ?? {"city_name":"unknown","region_name":"unknown","country_name":"unknown"}
.client_city = .geoip.city_name
.client_region = .geoip.region_name
.client_country = .geoip.country_name
.client_latitude = .geoip.latitude
.client_longitude = .geoip.longitude
del(.path_list)
del(.url_list)
del(.ua)
del(.geoip)
del(.url)
sinks:
03_ck_nginx_access:
type: clickhouse
inputs:
- 02_parse_nginx_access
endpoint: http://<clickhouse_host>:8123 # ClickHouse HTTP 接口
database: nginxlogs # ClickHouse 库
table: nginx_access # ClickHouse 表
auth:
strategy: basic
user: default
password: xxxxxxxx # ClickHouse 密码
compression: gzip
enrichment_tables:
geoip_table:
path: "/etc/vector/GeoLite2-City.mmdb"
type: geoip
locale: "zh-CN"
EOF关键点说明：
01_file_nginx_access监听文件，Vector 会自动按行读取并保存 offset，重启不会丢数据。02_parse_nginx_access使用 VRL 解析 JSON、拆分 URL、计算duration（自身处理耗时）、补全 UA 与 GeoIP。drop_on_error: true+reroute_dropped: true让解析失败的日志输出到04_out_nginx_dropped，不会污染主流程。03_ck_nginx_access通过 HTTP 接口将结构化日志写入 ClickHouse，使用gzip压缩降低带宽。geoip_table是 enrichment table，在 VRL 中通过get_enrichment_table_record引用。
4.3 运行 Vector
cd /home/application/vector
docker compose up -d
docker logs -f vectorVector 启动成功后。稍等片刻即可在 ClickHouse 中查到数据：
SELECT count() FROM nginxlogs.nginx_access;五、Grafana 配置
Grafana安装步骤省略，本节介绍如何安装 ClickHouse 数据源插件、配置数据源以及导入可视化看板。
5.1 安装 ClickHouse 插件
Grafana 官方仓库的 grafana/grafana 镜像默认没有集成 ClickHouse 数据源，需要安装第三方插件 grafana-clickhouse-datasource：
# 进入 Grafana 容器
docker container exec -it grafana bash
# 安装 ClickHouse 数据源插件
grafana cli plugins install grafana-clickhouse-datasource
# 退出容器并重启 Grafana
exit
docker restart grafana注意：部分较新的 Grafana 版本会要求插件带签名，需使用grafana cli plugins install <plugin> --pluginUrl <url>或将插件放进GF_PATHS_PLUGINS指定目录；如安装失败请检查网络/镜像源。
5.2 增加数据源

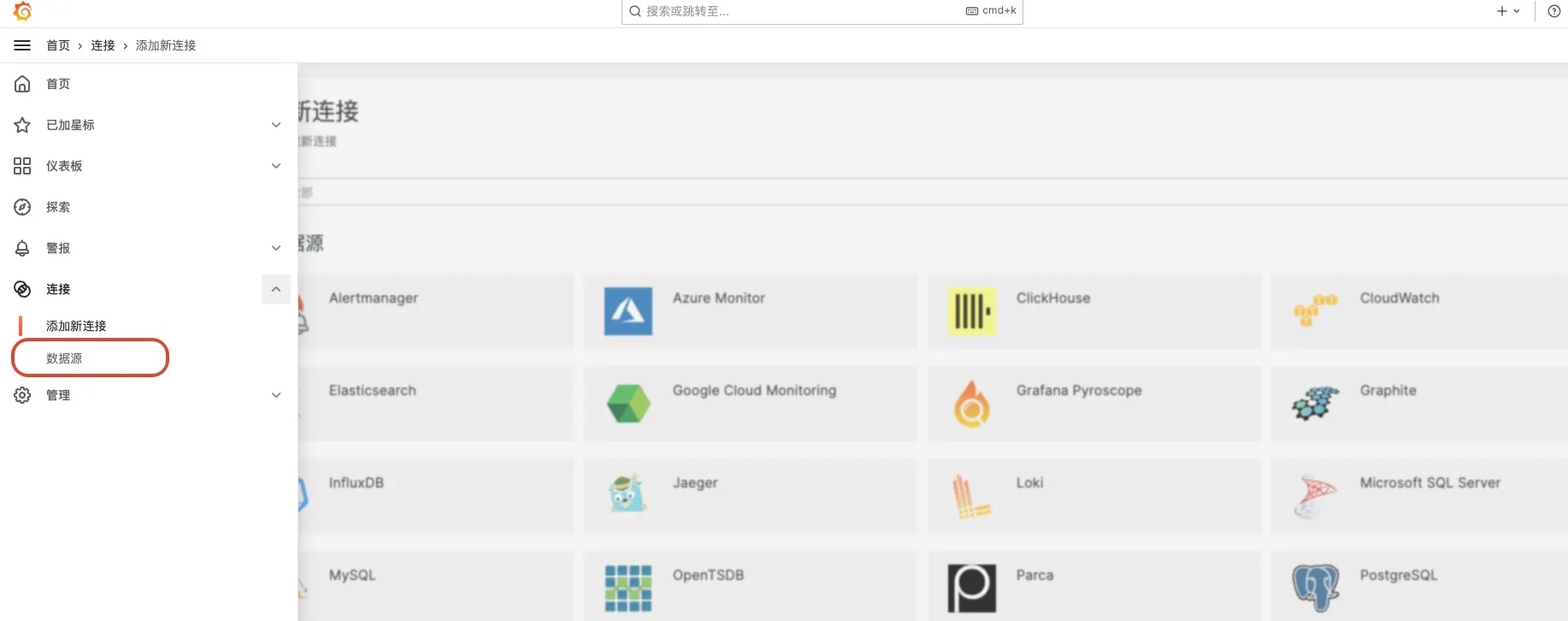

登录 Grafana，配置数据源，添加新的数据源

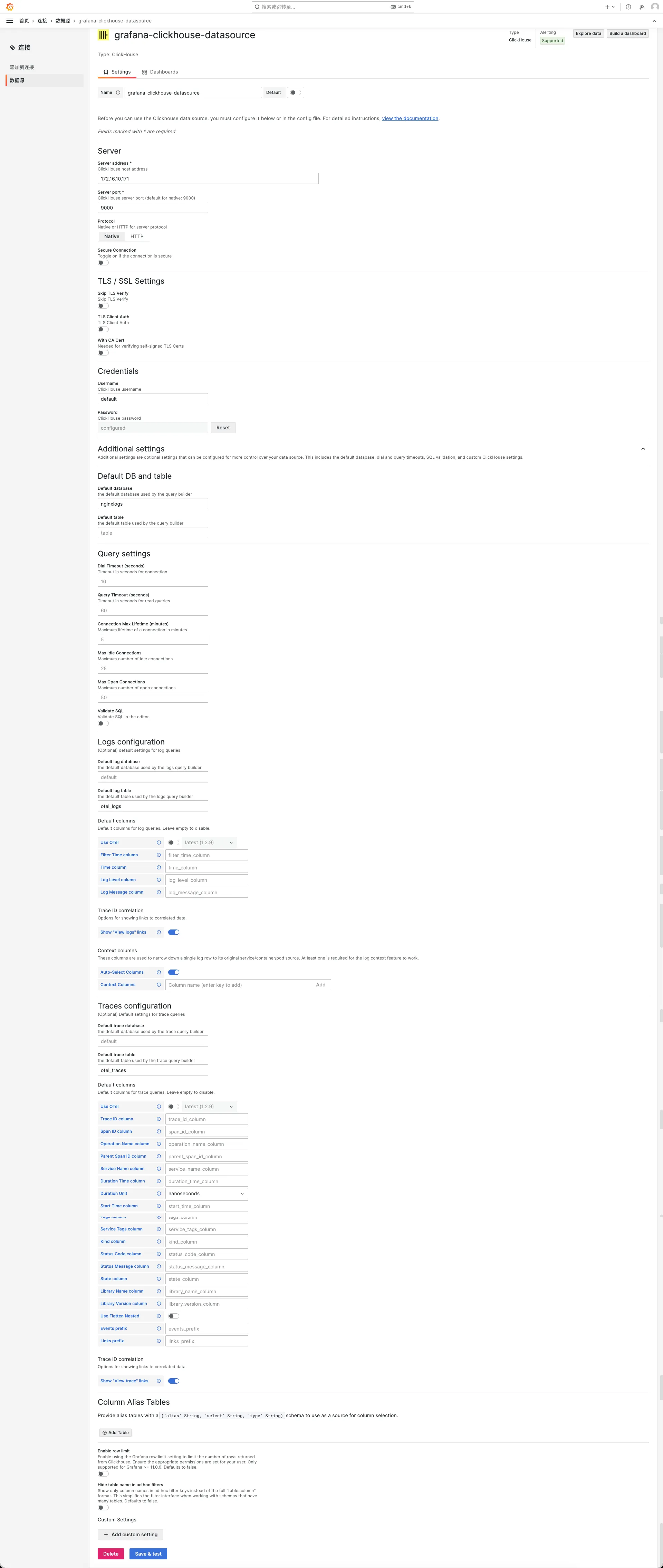

主要填写以下内容：
- Server address：
http://<clickhouse_host>:9000 Auth：Basic auth
- User：
default - Password：
<clickhouse_password>
- User：
- Default database：
nginxlogs默认数据库，一定要填写！！！
填写完成后点击 Save & test，出现绿色 Data source is working 提示即代表连通。

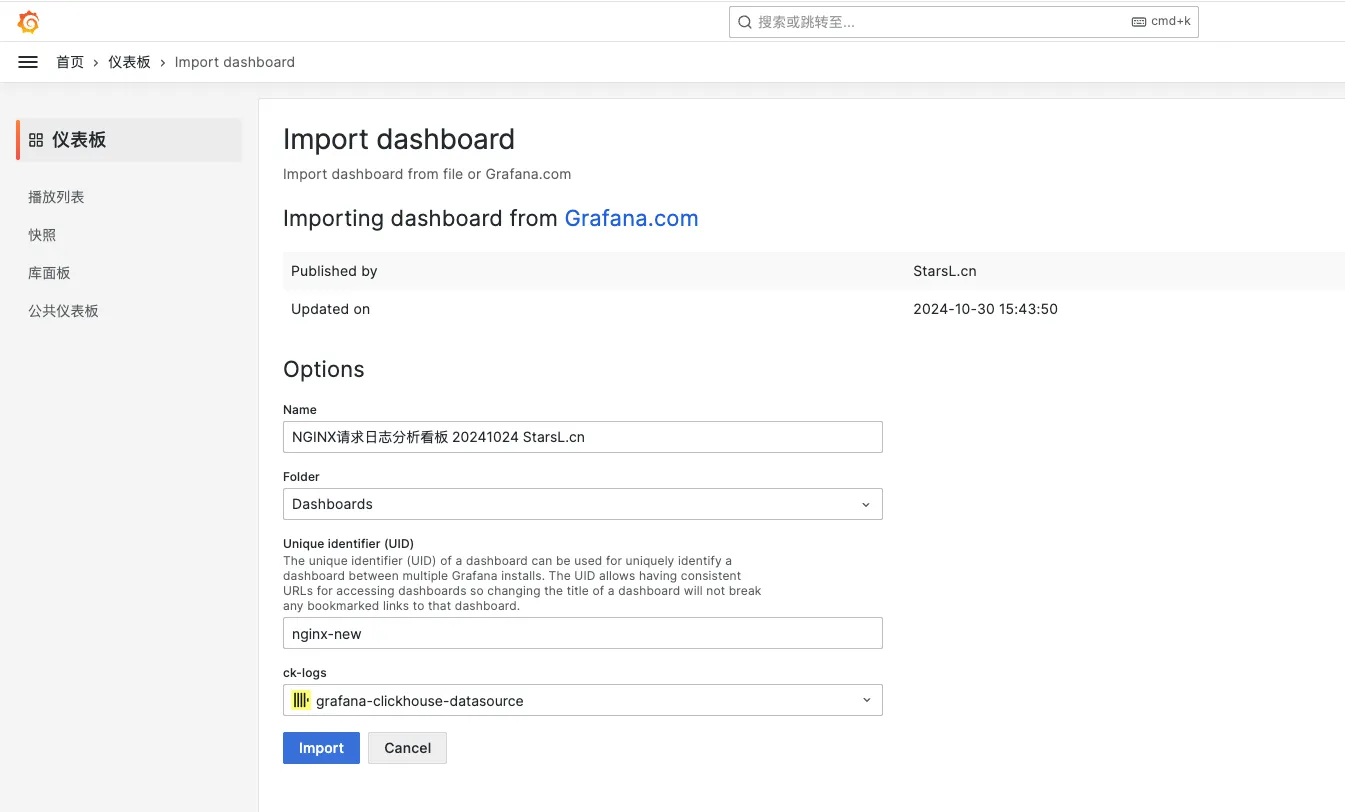

5.3 导入看板
我们使用准备好的 ClickHouse + Nginx 请求日志分析看板进行导入：
- 进入
Dashboards→Import。 - 导入仪表板，id 为：22037
- 选择目标数据源（上面新增的 ClickHouse 数据源）。
- 点击
Import完成导入。

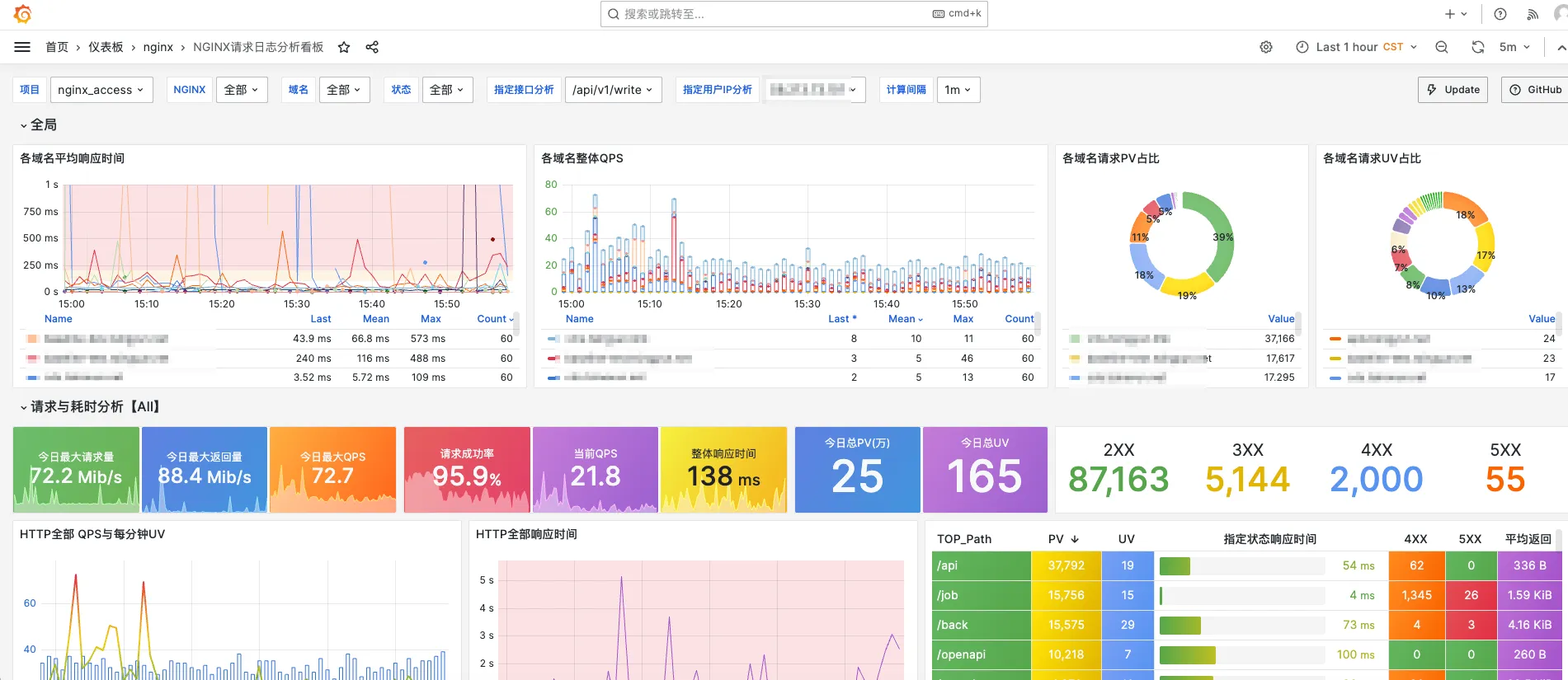

5.4 看板预览

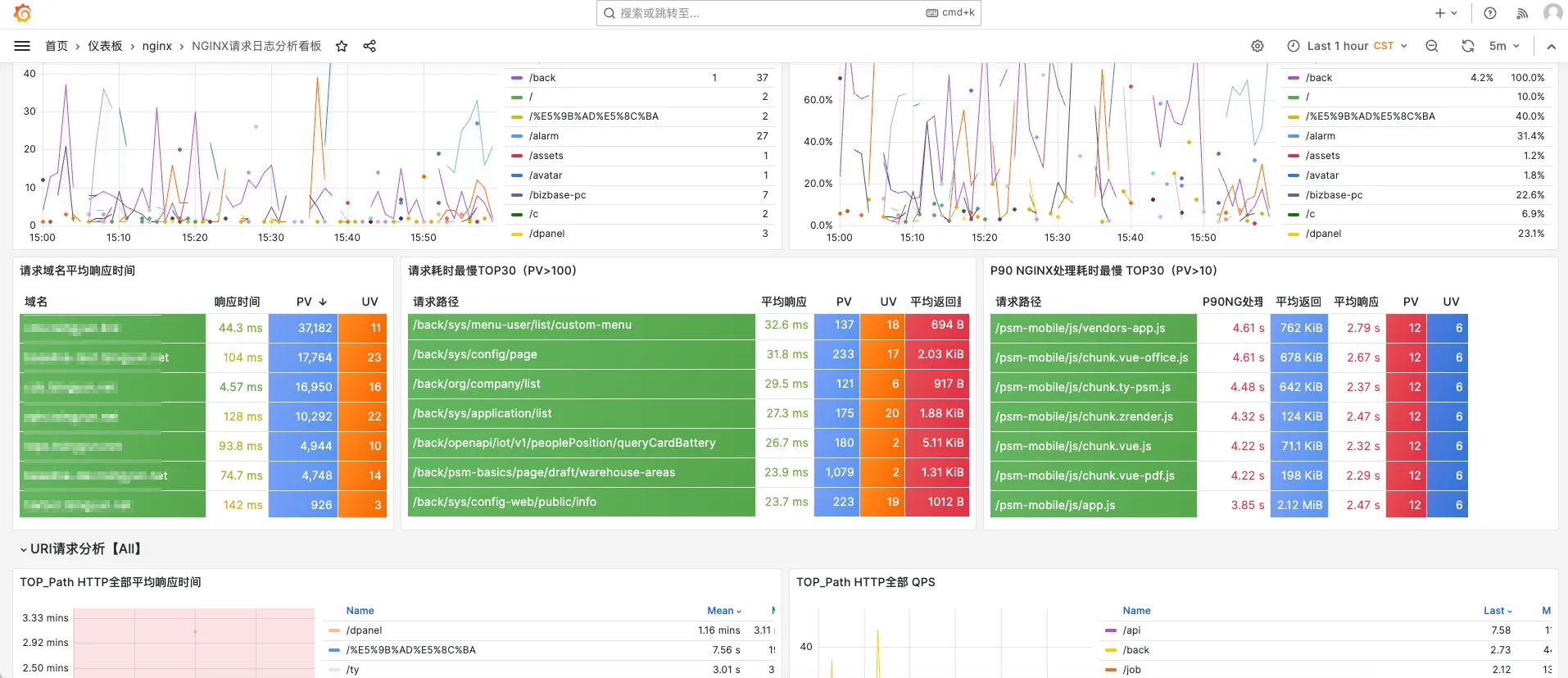

该看板基于 ClickHouse + Vector 的 NGINX 请求日志分析看板，包括 请求与耗时分析、异常请求分析、用户分析、地理位置分布图、指定接口分析、请求日志明细。尤其在异常请求分析方面，总结多年异常请求分析经验，从各个角度设计了大量异常请求的分析图表。
